Устройство и применение электрической и ручной лебедки

Электрические и ручные лебедки имеют общее назначение – перемещения, подъем, подтягивание, кантование грузов в ходе строительных, ремонтных, монтажно-демонтажных работ. Они отличаются типом привода, способом установки и устройством.

Электрические тяговые лебедки применяются как стационарное тяговое и грузоподъемное оборудование в Новороссийске. Они устанавливаются на ровную, спроектированную и выверенную с помощью геодезии площадку.

На раме механизма сверлятся монтажные отверстия, куда устанавливаются анкерные болты, которыми происходит крепление оборудования к площадке. Электрические механизмы служат составным элементом сложных грузоподъёмных устройств, лифтов, подъемников и прочего оборудования.

Важно! Место установки стационарных электрических лебедок должно иметь свободный доступ к основным деталям и узлам устройства для периодического техобслуживания и ремонта. Также необходимо исключить прямое попадание на оборудование осадков и солнечного света.

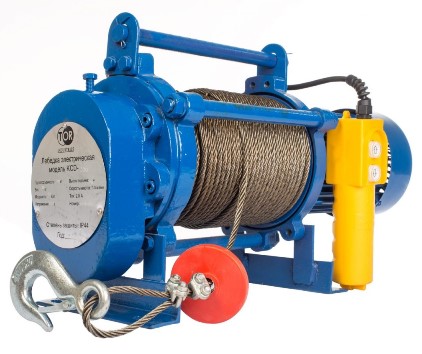

Устройство электрических тяговых устройств:

• одно- или трехфазный электродвигатель;
• ступенчатый редуктор;
• барабан с ручьями для укладки каната;
• соединительные муфты;
• тормозной механизм;
• пульт управления;
• сварная станина.

Ручные канатные лебедки

Ручная лебедка – компактное и простое в обращении средство малой механизации, применяемое для тяговых и грузоподъемных операций, удержания и позиционирования грузов во время строительных и ремонтных работ.

В зависимости от предстоящих задач и условий эксплуатации, все ручные средства мало механизации можно условно поделить на несколько групп:

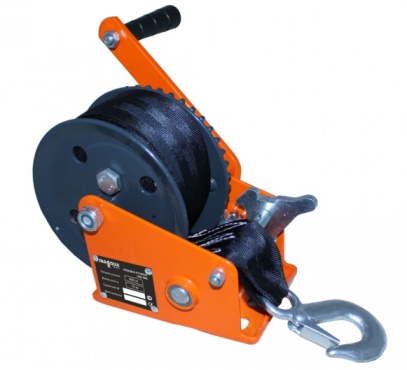

• Лебедки ручные барабанные – принцип действия основан на вращении ручки, которая кинематически сопряжена с барабаном посредством зубчатой передачи. Такая конструкция устройства позволяет подтягивать или поднимать грузы, масса которых существенно превышает физические возможности человека. Кроме производственных и строительных задач, ручные устройства незаменимы в сельском хозяйстве, быту, гараже и т.д.
• Монтажно-тяговые механизмы (МТМ) – функционируют по принципу рычажной системы. Зажатие и перемещение стального каната через прижимной механизм (губки) осуществляется посредством возвратно-поступательных движений рукояти МТМ. Данные средства малой механизации подходят для монтажа металлоконструкций, подтягивания/кантования грузов, стягивания транспортерной ленты для вулканизации стыков и т.д. В комплекте идет двадцатиметровый канат с крюком на конце.
• Рычажные лебедки – удобные и простые в обращении устройства для промышленного и бытового применения со средней интенсивностью, не требующие поверхности для монтажа. Тяговые устройства оснащаются канатом длиной 3-9 метров, протягивание которого осуществляется посредством возвратно-поступательных движений рычага.
